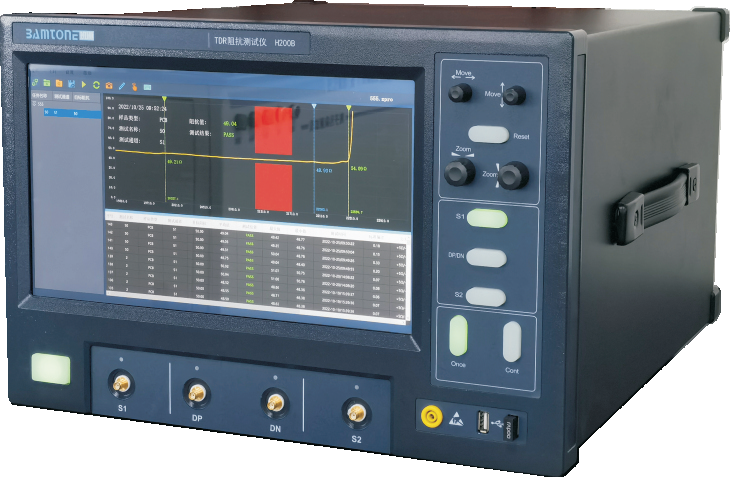

随着PCB及FPC阻抗要求越来越严格，传统测试方式在速度、精度及产线集成方面暴露显著不足，而Bamtone H系列凭借先进高带宽特性阻抗测试分析技术，成为越来越多厂商的产测利器。特性阻抗的测试基于时域反射原理（TDR）来实现，以Bamtone的TDR阻抗测试仪H系列为例，特性阻抗的测试可大略分为五个步骤：
测试步骤
一、设备准备
确保TDR阻抗测试仪处于正常工作状态，连接好电源和必要的线缆。该系列仪器采用先进测量仪器作为测试核心，具有高可靠性和高精度。
根据被测对象选择合适的测试针板，并安装到测试仪上。测试针板用于与被测传输线进行电气连接。
二、参数设置
打开测试软件，设置测试电流。TDR阻抗测试仪H系列具有宽广的测试电流范围，选择不同型号的测试系统，以满足不同的测试要求。
设置测试通道数，可根据实际需求进行配置。
设置温度测试范围和精度，如果测试涉及温度因素，需准确设置。
设置电阻测试量程和模式，电阻测试量程为10~ 100Ω不等，电阻测试模式采用4线法，可有效减少测量误差。
三、被测对象连接
将被测的PCB硬板、FPC软板、高频电缆、双绞线、电线电缆或电子连接器等与测试针板正确连接，确保连接牢固、电气接触良好。
四、开始测试
在测试软件中点击“开始测试”按钮，测试仪将发射脉冲信号并采集反射信号。
测试过程中，仪器会实时采集数据并采用数据库管理模式进行存储，方便后续对产品缺陷发生进行有效管理。
五、结果分析
测试完成后，测试软件会对采集到的数据进行分析和处理，生成特性阻抗测试结果。
用户可以通过软件查看测试曲线、阻抗值等数据，判断被测对象的特性阻抗是否符合要求。
TDR阻抗测试仪H系列适用于工厂企业、高校、实验室、科研机构等进行阻抗测试、阻抗分析和阻抗排障。主要应用于PCB硬板、FPC软板阻抗条快速测试（test coupon）、PCB硬板和FPC软板板内阻抗线测试、高频电缆、双绞线、电线电缆的阻抗测试以及电子连接器测试等。对于追求高速信号完整性与高品质控制的高端制造企业而言，、的特性阻抗测试是必不可少的环节。Bamtone H系列TDR阻抗测试仪凭借高速、、自动化三大核心优势，不仅能帮助企业解决阻抗测试难题，更能在大规模生产中显著提升产能与品质控制水平。
