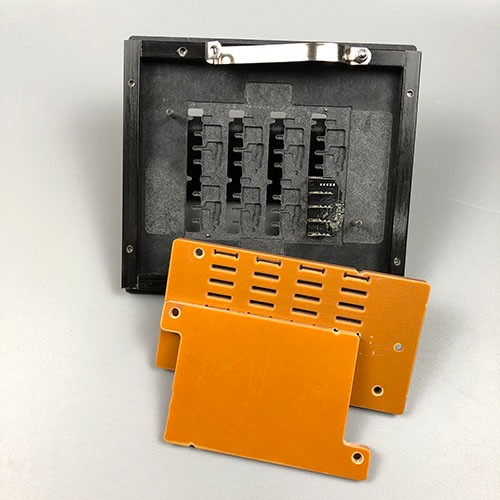

波峰焊接工装治具设计是电子制造中的关键环节，直接影响焊接质量和生产效率。以下是多方面的设计要点与规范详解：
一、设计基本原则
1.兼容性
适配不同PCB尺寸、厚度及元件布局，预留公差（通常±0.1mm）。
考虑板边夹具夹持空间（一般≥5mm无元件区）。
2.热稳定性
选用耐高温材料（如玻纤增强环氧树脂、铝合金），长期耐受250℃以上高温。
3.机械强度
治具需承受PCB重量及波峰冲击力，避免变形（推荐刚性结构+支撑肋设计）。
二、关键设计要点
#1.材料选择
基材：
合成石（FR4）：耐高温、绝缘性好，适合高频治具。
铝合金：散热快、轻量化，但需表面氧化处理防腐蚀。
附加材料：
硅胶垫/弹簧针：用于局部压合敏感元件（如连接器）。
#2.结构设计
定位方式：
销钉定位：精度高（±0.05mm），需与PCB孔匹配。
边夹固定：适用于无定位孔的PCB，夹持力需均匀（建议3~5N/mm²）。
开窗设计：
焊接区域开口需比焊盘外扩1~2mm，避免阴影效应。
非焊接区域覆盖率≥80%，减少热变形。
挡锡条：
沿PCB边缘设置高度1~2mm的挡墙，防止锡波溢出。
#3.热管理
隔热设计：
治具与高温区域接触部分加装隔热棉（如陶瓷纤维）。
散热孔：
在非关键区域开孔（φ3~5mm），促进热空气流通。
#4.元件保护
屏蔽设计：
对不耐热元件（如电解电容）加装金属屏蔽罩或隔热盖。
压合机构：
使用耐高温硅胶压块（硬度50~70Shore A）固定高大元件。
三、工艺规范
1.DFM（可制造性设计）
治具厚度通常为8~15mm，过厚影响传热，过薄易变形。
避免锐角设计，所有边缘倒角（R≥0.5mm）以防应力集中。
2.公差控制
定位销与孔间隙≤0.1mm，治具平面度≤0.2mm/m²。
3.标记与标识
清晰标注治具编号、适用机型、方向箭头及安全警示。
四、验证与优化
1.试焊验证：
检查虚焊、连锡、元件偏移等缺陷，调整开窗尺寸或压合力度。
2.热仿真分析（可选）：
通过软件模拟焊接温度场，优化隔热/散热设计。
3.寿命测试：
连续运行500次以上，检查治具是否变形或材料老化。
五、常见问题与对策
问题1：PCB变形
→增加支撑点（每100mm²至少1个），或改用铝合金框架。
问题2：锡珠残留
→优化开窗形状（增加导流槽），或调整波峰焊参数（如预热温度）。
问题3：元件浮高
→采用弹性压针或增加局部压块重量。
六、行业标准参考
IPC7351：PCB封装与焊盘设计规范。
IPCA610：电子组件可接受性标准（焊接部分）。
企业规范：如华为、富士康等大厂的内部治具设计指南。
通过系统化的设计、严格的工艺验证和持续优化，波峰焊治具可显著提升良率并降低生产成本。实际设计中需结合具体产品需求灵活调整。
