SMT贴片治具是用于表面贴装技术(SMT)生产过程中的辅助工具,主要功能包括:
1.PCB定位:固定PCB板位置
2.元件定位:辅助高精度元件贴装
3.保护功能:防止已贴装元件移位或损坏
4.测试功能:部分治具集成测试探针
常见类型:
通用型贴片治具
专用型贴片治具(针对特定产品设计)
真空吸附治具
磁性定位治具
##回流焊治具

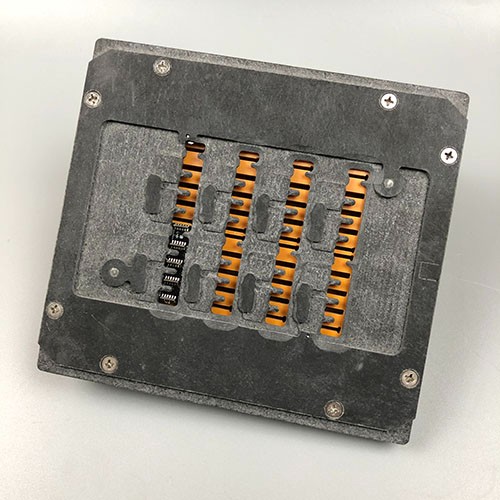

回流焊治具是专门用于回流焊工艺的辅助工具,主要功能:
1.热隔离:防止PCB局部过热
2.支撑保护:防止PCB变形和元件脱落
3.热传导控制:调节局部热传导速率
4.屏蔽功能:保护敏感元件免受高温影响
常见材料:
合成石(常用)
铝合金(带隔热涂层)
钛合金(高端应用)
陶瓷材料(特殊需求)
##选择要点
1.根据PCB尺寸和元件布局设计
2.考虑回流焊温度曲线要求
3.评估治具的耐用性和维护成本
4.确保治具不影响自动化生产流程
