针对LED灯板磁性治具、FPC软板治具及过炉夹具的设计与应用,以下是详细的专业解析:
1.LED灯板磁性治具
**核心需求:定位、散热、防静电干扰。
设计要点:
磁性材料:
选用钕铁硼(NdFeB)永磁体,表面镀镍防腐蚀,磁场强度需适配PCB重量(通常0.10.3T)。
磁铁布局采用阵列式,避开元件焊接区,避免磁吸力影响贴片精度。
结构设计:
铝合金框架(如6061T6)减轻重量,内部嵌磁铁,表面阳极氧化绝缘。
模块化设计,支持快速更换磁铁模块以适应不同PCB尺寸。
热管理:
治具背部集成散热鳍片或导热硅胶垫,确保LED长时间工作温度<60℃。
ESD防护:
表面电阻控制在10^610^9Ω,避免静电积聚损坏LED芯片。
应用场景:
SMT贴片环节固定LED灯板,回流焊时需注意磁铁耐温(钕铁硼上限约80℃,需隔热设计)。
2.FPC软板治具
**核心需求:柔性支撑、防变形、高精度对位。
设计要点:
材料选择:
基板采用玻纤增强PEEK或PI(聚酰亚胺),耐温>260℃,低热膨胀系数。
压合机构使用硅胶吸嘴或气动柔性夹具,压力可调(0.10.5MPa)。
定位技术:
光学对位标记(Fiducial)与治具基准点误差<±25μm。
真空吸附槽设计,孔径0.30.5mm,分布密度根据FPC弯曲度调整。
防翘曲设计:
治具边缘加装可调式限位挡板,预弯补偿FPC热变形(根据CTE数据模拟)。
应用场景:
适用于FPC的SMT贴装、COB绑定及测试环节,需避免机械应力导致金箔断裂。

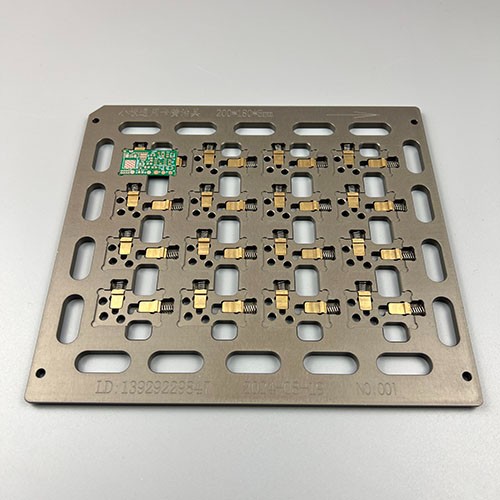

3.过炉夹具(回流焊/波峰焊)
核心需求:耐高温、防氧化、稳定承载。
设计要点:
耐高温材料:
主体:钛合金(TC4)或630不锈钢(174PH),耐温>300℃。
绝缘部件:陶瓷纤维板或Macor(可加工玻璃陶瓷)。
结构优化:
镂空设计减少热质量,确保炉温曲线一致性(ΔT<5℃)。
弹簧锁扣或快拆机构,支持单手持板操作。
特殊处理:
表面喷涂PTFE涂层(如Teflon)防焊锡粘附,延长使用寿命。
应用场景:
波峰焊时需倾斜角度适配(通常57°),回流焊治具需兼容氮气环境。
4.共性技术挑战与解决方案
热变形控制:
通过FEA仿真优化治具热膨胀匹配(如Invar合金补偿)。
兼容性设计:
使用可调导轨/垫片适配多型号PCB,减少换线时间。
成本平衡:
磁性治具可复用>50,000次,FPC治具建议激光切割降低单件成本。
5.选型建议
高精度场景:优先选择CNC加工的一体化治具(误差±0.02mm)。
小批量多品种:模块化治具+3D打印快速原型(如PA12GF)。
高温环境:钛合金+陶瓷复合结构,避免金属疲劳。
通过上述设计,可显著提升良率(如FPC贴装良率从95%→99.2%),并降低治具维护频率。
