SMT贴片过炉治具主要功能

谢小姐    2025-08-06 07:49:15    0次浏览

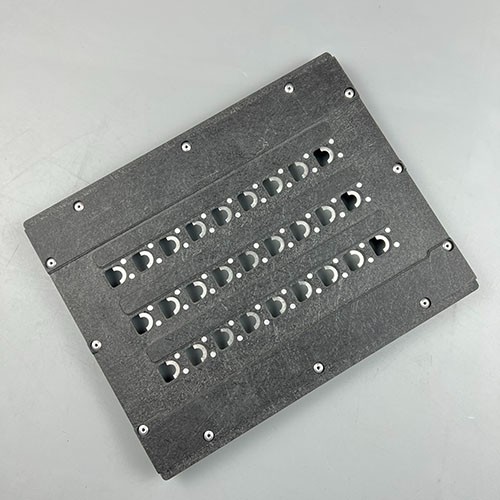

SMT贴片过炉治具(也称为回流焊具或炉载具)是用于SMT(表面贴装技术)生产过程中承载和保护PCB(印刷电路板)通过回流焊炉专用工具。其主要作用是防止PCB变形、屏蔽敏感元件免受高温影响,并确保焊接质量稳定。以下是关于SMT贴片过炉治具的详细说明

1.具的主要功能

支撑PCB:防止板或尺寸PCB在高温变形

保护元件屏蔽不耐高温的元件(如连接、塑胶件)局部隔热

辅助工艺固定PCB位置,避免片后元件移位部分具可作测试具。

管理通过材料选择调节局部温度,确保焊接均匀性。

2.具的常见类型

通用治具适用于标准PCB,通常矩形开口设计

定制治具根据PCB形状和元件布局专门设计,可能包含位孔、压等结构

合成治具高温(可达300℃以上)、低导热,常用材。

铝合金:散热,适合需要快速降温的工艺,但需表面处理(如阳极氧化)防

磁性:通过磁铁固定PCB,适用于特殊组装需求。

3.设计要点

材料选择

合成(如FR4、玻纤板):耐高温、绝缘性好,成本适中

铝合金:强度高,但需注意热膨胀系数差异

硅胶/高温胶:用于局部缓冲密封

结构设计

孔需避开焊点,避免影响风流动

或卡扣设计需便于放PCB不干扰元件。

具厚度通常为510mm,可能影响温曲线

热平衡考虑避免大面积遮挡导致温差必要时增加散热孔

4.使用注意事项

炉温曲线匹配治具可能延长PCB升温时间,需重新测试Profile

清洁维护定期清除残留锡、助焊剂,防止污染影响定位精度

寿命管理合成石治具长期使用后可能化变脆,需定期更换。

5.常见问题与解决

PCB变形:检查治具支撑是否均匀,或更换更高强度材料。

焊接不良调整治具开孔,确保焊充分受热;检查治具是否遮挡热风

元件移位增加压盖或磁性固定避免过炉时振动导致偏移

6.供应商选择建议

优先选择有SMT治具经验的厂家,提供Gerber文件或3D图纸即可定制

批量验证后再量产,确保治具与设备如轨道宽度)兼容
