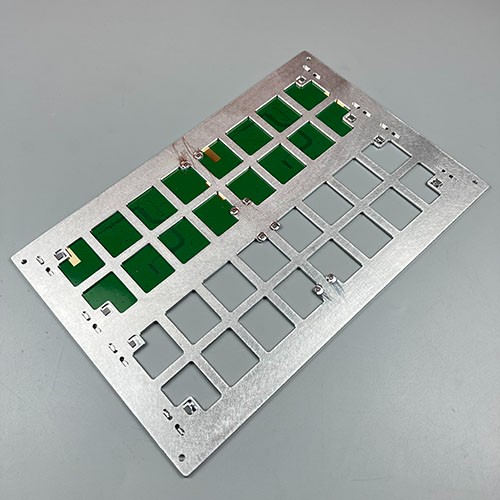

针对手机版过炉治具的设计与应用,以下是关键要点总结:
1.定义与用途
作用:用于手机PCBA(印刷电路板组装)在回流焊/波峰焊过程中固定和保护精密元件(如BGA、连接器、摄像头模组等),防止高温变形或移位。
适用场景:SMT贴片、回流焊、波峰焊等制程。
2.设计要点
材料选择:
耐高温:常用合成石(如FR4)、铝合金(轻量化)、钛合金(高强度)或特种工程塑料(如PI、PEEK)。
绝缘性:避免短路,尤其针对高密度电路设计。
结构设计:
定位精度:通过定位柱/孔与PCB板对齐,公差通常≤0.1mm。
避空设计:避开焊点、测试点及敏感元件,防止遮挡焊膏或干涉检测。
轻量化:减少治具吸热,提升炉温均匀性。
热管理:
开孔/镂空设计促进热风循环,避免局部过热。
必要时添加隔热层(如陶瓷纤维)。
3.手机行业特殊要求
微型化适配:匹配手机PCB的高集成度,治具需紧凑且。
多型号兼容:可设计模块化治具,通过更换配件适配不同手机型号。
防静电(ESD):材料表面处理需符合ESD标准(如表面电阻10^6~10^9Ω)。
4.制造与验证
加工工艺:CNC精密加工或3D打印(快速原型)。
测试验证:
热变形测试:模拟回流焊温度曲线(如峰值260℃),检查治具稳定性。
功能测试:确保PCB焊接后无虚焊、元件偏移等缺陷。
