阴极保护测试桩的安装涉及基础施工、桩体固定、电气连接、防雷接地等多个环节，所需工具和材料需根据安装方式（如混凝土基础固定、直接埋入等）和测试桩类型（普通型、智能型）调整，具体如下：
一、主要施工工具1. 基础与桩体安装工具·开挖工具：用于开挖桩体基坑或接地极坑，包括铁锹、洋镐、挖土机（针对硬质地层或大规模施工）、洛阳铲（用于定位管道上方土壤）。
·夯实工具：如冲击夯、打桩机（用于将接地极或桩体底部固定件打入地下）、手锤（小型夯实或调整部件位置）。
·测量工具：卷尺（测量桩体高度、间距）、水平仪（确保桩体垂直或水平安装）、GPS 定位仪（确定沿管道的位置）、接地电阻测试仪（安装后检测接地系统是否达标）。
·切割与打磨工具：角磨机（切割金属连接件、打磨桩体接口）、钢锯（手动切割小型金属部件）。
2. 电气连接工具·接线工具：剥线钳（处理电缆绝缘层）、压线钳（压接端子）、螺丝刀（紧固接线柱螺丝）、扳手（固定接地极与连接线的螺栓）。
·焊接工具：若采用焊接方式连接接地极或测试导线（如铜缆与管道的连接），需用到电焊机、焊锡丝（弱电连接）。
·绝缘工具：绝缘手套、绝缘胶带（包裹接头防止漏电或干扰）、兆欧表（检测绝缘性能，如绝缘接头两侧的绝缘电阻）。
3. 辅助工具·搬运工具：手推车（运输桩体、混凝土、接地极等材料）、吊装带（针对大型智能测试桩的搬运）。
·防护工具：安全帽、反光背心、防滑鞋（施工安全防护）、防雨布（恶劣天气保护设备和材料）。
二、核心安装材料1. 桩体及配套部件·测试桩本体：根据材质分为玻璃钢桩、混凝土桩、金属桩（需防腐处理），根据功能分为普通测试桩（仅预留测试接口）、智能测试桩（内置采集仪、电池、通信模块）。
·内部组件：接线柱（连接管道测试线、参比电极线）、防雷板（浪涌保护器 SPD）、保险丝、信号接口模块（智能桩专用）。
2. 接地系统材料·接地极：镀锌钢管（Φ50-80mm，长度 1.5-2.5m）、铜包钢接地棒（高腐蚀环境，耐腐蚀性强）、锌合金接地极（适应土壤或海水环境）。
·连接导体：扁钢（40×4mm 镀锌扁钢，连接接地极与桩体）、铜缆（16-50mm²，用于高频信号或低电阻接地要求）、铜鼻子（电缆与接地极的连接端子）。
·降阻材料：若土壤电阻率高（如干旱地区、岩石层），需使用降阻剂（膨润土降阻剂、电解离子接地极），降低接地电阻至设计值（通常≤4Ω）。
3. 电气连接材料·测试导线：单芯或多芯铜缆（截面 2.5-10mm²，根据信号类型选择，如电位测试线需低阻抗）、屏蔽电缆（用于智能桩的信号传输，减少干扰）。
·端子与接头：铜端子（压接在导线端部）、防水接头（户外接口密封，防止雨水进入桩体内部）、接线端子排（桩内集中接线用）。
·绝缘材料：绝缘垫（放置在桩体与地面接触处，避免桩体与土壤直接导电干扰测量）、热缩管（包裹导线接头，防潮防腐）。
4. 固定与防护材料·混凝土：用于浇筑桩体基础（C20-C30 强度，防止桩体倾斜），或预制混凝土垫块（调整桩体高度）。
·防腐材料：沥青漆、防腐胶带（涂刷或缠绕在金属接地极、连接件表面，增强耐腐蚀性）、硅胶密封胶（密封桩体接口，防水防尘）。
·标识材料：反光标识牌（标注桩号、里程、所属单位）、警示带（施工区域警示）。

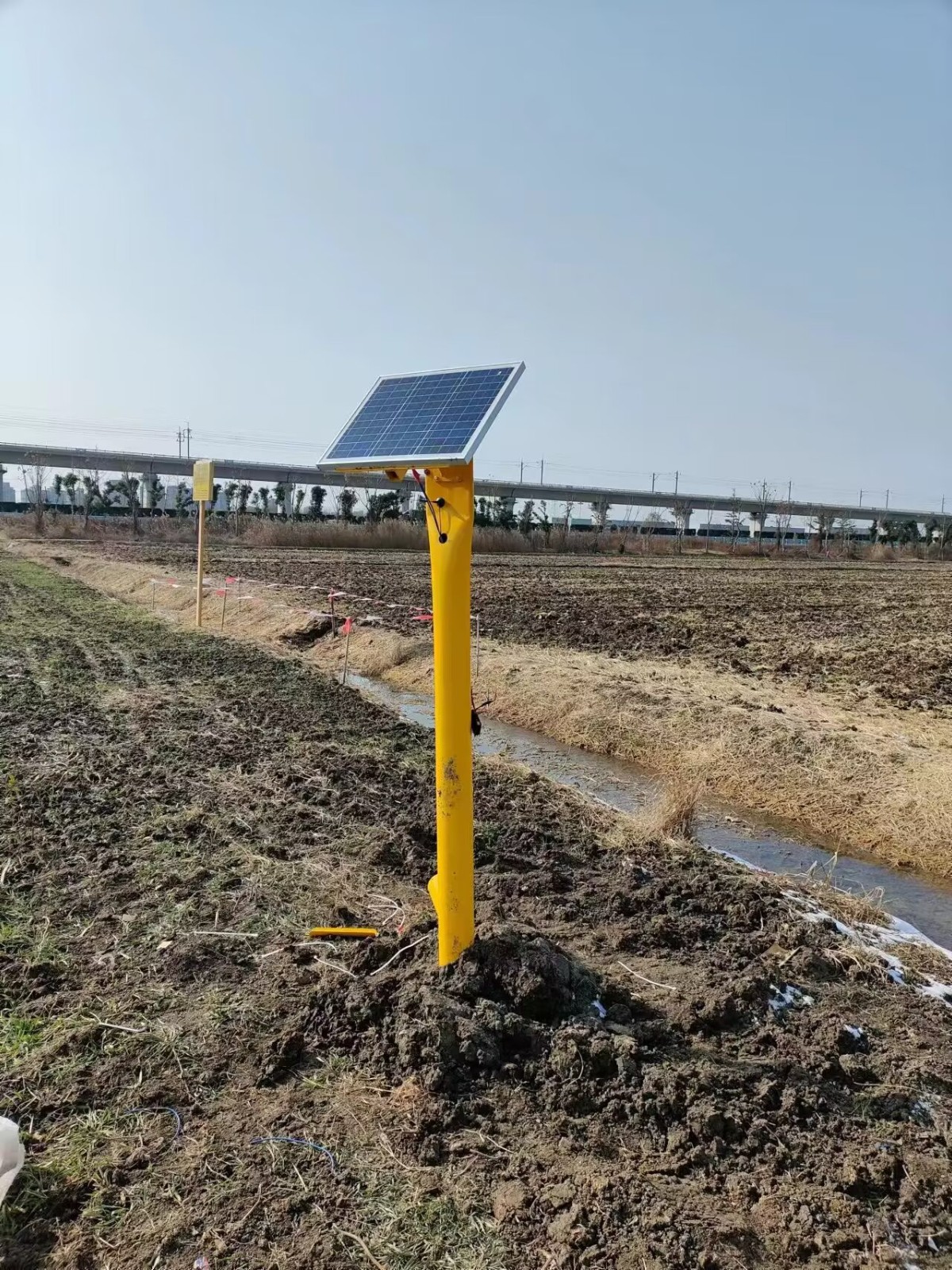

三、特殊场景补充材料·智能测试桩：需额外准备太阳能电池板、蓄电池（供电用）、通信天线（GPS/4G 模块）、固定支架（安装电池板和天线）。
·高水位或潮湿环境：需增加防水套管（保护地下电缆）、止水环（防止雨水沿桩体渗入内部）。
·冻土区：接地极需埋设在冻土层以下，可能用到加长接地极（3-5m）或换土材料（替换冻土为低电阻率土壤）。
安装前需根据测试桩类型、土壤环境及设计要求，提前清点工具和材料，确保规格匹配（如接地极材质与土壤腐蚀性匹配、导线截面满足载流量要求），以保障安装质量和测试桩的长期稳定运行。
