一、材料自身因素镁合金成分纯度
1.镁合金中若含有杂质（如铁、镍、铜等），会形成微电池加速自腐蚀，降低阳极电流效率。例如，铁含量超过 0.03% 时，阳极消耗速率可能增加 20% 以上。
2.合金元素配比（如铝、锌、锰的含量）需优化，例如 AZ63B 合金中铝含量约 6%、锌约 3% 时，可平衡电位与耐自腐蚀性能。

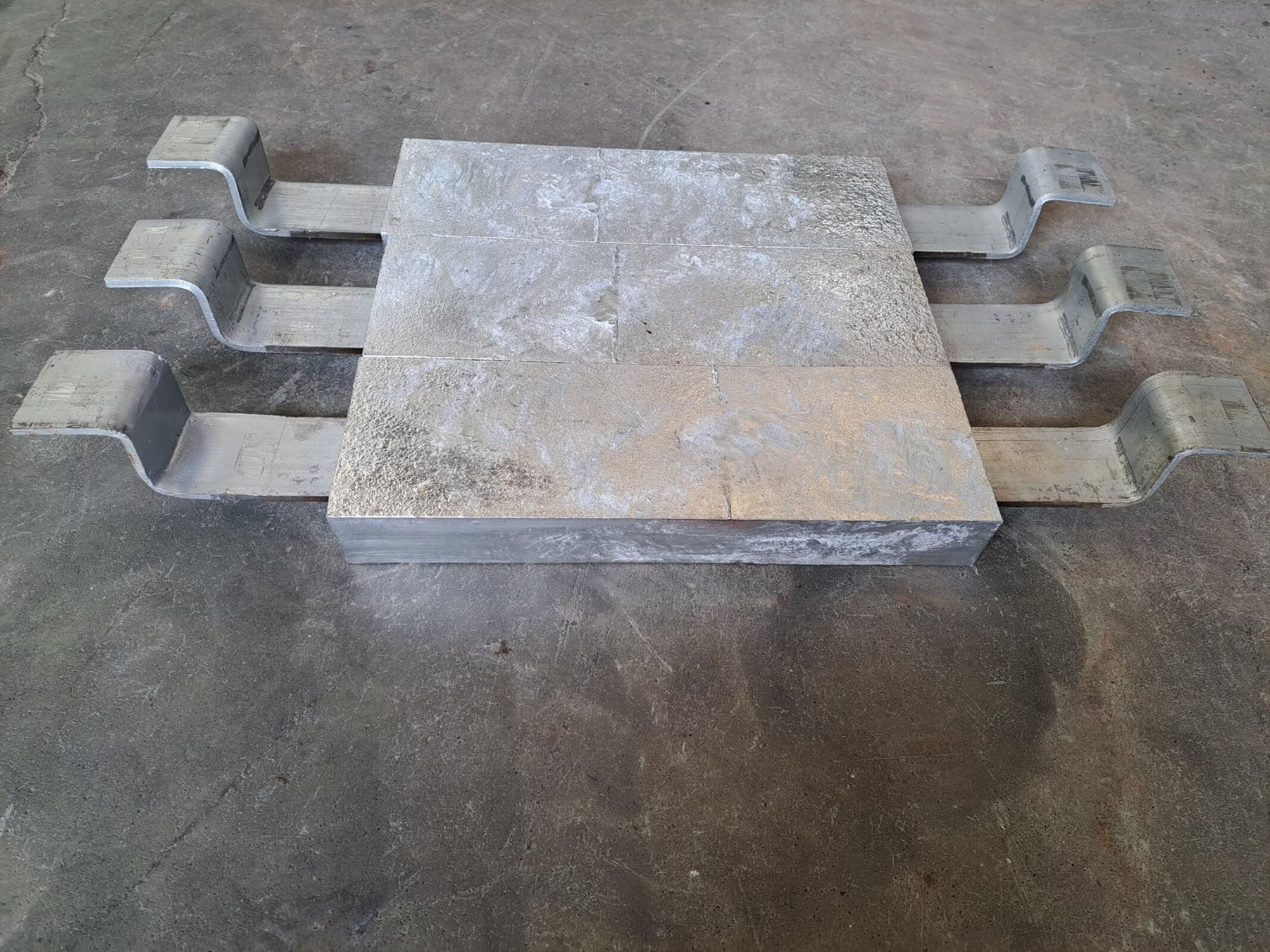

阳极几何尺寸与重量
1.阳极体积越大、重量越高，理论电容量（2200Ah/kg）的可释放总量越多，使用寿命与阳极初始质量呈正相关。
2.形状设计（如圆柱状、带状）影响电流分布，细长型阳极可能因局部消耗过快缩短寿命。
二、环境介质条件电解质导电性
1.土壤 / 水的电阻率直接影响阳极输出电流：电阻率越高（如干燥土壤＞150Ω・m），电流输出越小，寿命延长；但过低（如海水＜1Ω・m）则电流过大，阳极消耗加快。
2.介质中氯离子（如海水、盐渍土）会增强电解质导电性，可能加速阳极腐蚀，需通过填包料缓冲。
温度与湿度
1.温度升高会加速电化学反应速率，例如温度每升高 10℃，阳极消耗速率可能增加 10%-20%，高温环境（如工业管道附近）需额外设计。
2.湿度不足（如干旱地区）会导致填包料干燥，接地电阻升高，电流输出不稳定，影响保护效果与寿命。
腐蚀性介质
1.酸性环境（pH＜5）或含硫化物、微生物（如硫酸盐还原菌）的介质会加速阳极化学腐蚀，降低电流效率，可能使寿命缩短 30% 以上。
三、填包料与包装影响填包料成分与均匀性
1.填包料（如膨润土、硫酸钙、硫酸钠）需保持低电阻（＜5Ω・m）和保水性，若配比不当（如硫酸钙含量不足），会导致接地电阻升高，阳极输出电流下降。
2.填包料在运输或安装中若出现压实不均、空洞，会造成局部电流集中，加速阳极局部消耗。
外包装防护性能
1.棉布或塑料编织袋若破损，会使阳极直接接触尖锐物体或强腐蚀性介质，导致机械损伤或异常腐蚀，缩短寿命。
四、安装与设计工艺阳极与被保护体的连接
1.电缆（如铜芯）截面积不足或连接松动，会增加回路电阻，导致阳极输出电流不足，被保护体未充分极化，阳极可能因 “欠保护” 而寿命延长（但保护效果失效）；反之，若连接过强（如电流过大），则阳极消耗过快。
安装间距与深度
1.阳极与管道间距过近（＜1m）可能导致局部电流过高，消耗不均；间距过远（＞5m）则回路电阻增大，电流效率降低。
2.埋深不足（如＜1.5m）易受地表环境（如干湿交替、冻融）影响，填包料稳定性下降。
系统设计合理性
1.阴极保护系统中若未考虑被保护金属的表面积、土壤腐蚀性等级，可能导致阳极数量不足或过载，例如管道长度超过设计范围时，阳极会因超负荷运行而提前消耗殆尽。
五、其他外部因素杂散电流干扰
1.附近有高压输电线、电气化铁路时，杂散电流可能导致阳极异常极化，加速消耗，甚至出现 “极性反转”（阳极变为阴极，失去保护作用）。
机械损伤与人为破坏
1.地面施工、土壤沉降可能导致阳极挤压变形或电缆断裂，直接中断保护，使阳极寿命提前终止。
总结：延长寿命的关键措施·材料优化：使用高纯度镁合金（如 ASTM B843 标准），控制杂质含量。
·环境适配：根据介质电阻率选择填包料配方（如高电阻率土壤使用含硫酸钠的填包料）。
·规范安装：确保电缆连接牢固、阳极埋深与间距符合设计标准（如埋深≥1.5m，间距 2-3m）。
·定期监测：通过电位测试（如 CSE 电位 - 0.85V 至 - 1.2V）评估保护效果，及时更换失效阳极。
通过综合控制上述因素，预包装镁合金牺牲阳极的使用寿命可从 5 年（恶劣环境）延长至 15 年以上（理想工况）。
