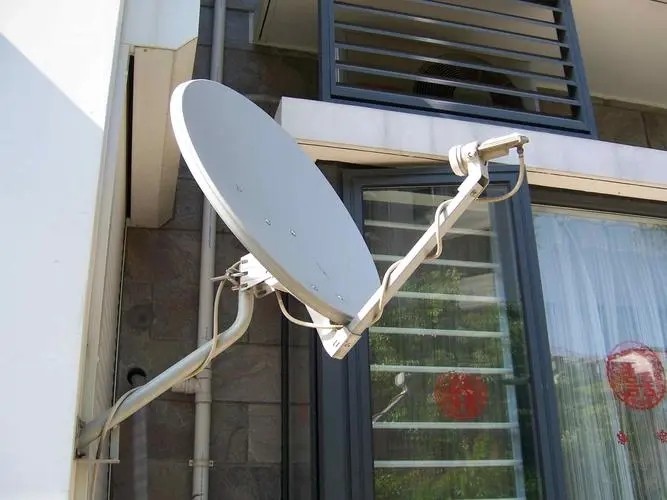

在卫星电视系统中，信号质量的异常波动或持续偏低往往是设备故障的重要 “指示器”。通过分析信号质量的变化特征及与其他指标的关联，可以定位高频头、接收机、线缆等部件的故障。以下是基于信号质量表现的设备故障诊断体系：

一、信号质量异常的核心表现与故障关联

1. 信号质量突然降至 0% 且无法恢复

可能故障点 故障机理 验证方法

高频头损坏 内部低噪声放大器（LNA）烧毁 更换同型号高频头，观察质量是否回升

接收机解码模块故障 解调解码芯片失效，无法处理信号 用另一台接收机测试同一信号源

线缆短路或断裂 信号传输中断（如 F 头氧化、线缆被挤压） 用万用表测量线缆通断，或更换新线缆

2. 信号质量频繁波动（如在 20%~40% 间跳变）

故障可能：

高频头老化：温度变化导致增益不稳定（如晴天质量 40%，阴天骤降至 25%）。

接收机电源纹波过大：供电不稳定导致解码芯片工作异常（表现为质量随画面亮度闪烁）。

天线馈源盘变形：轻微变形导致信号聚焦偏移，质量呈周期性波动。

排查步骤：

用恒温箱加热高频头至 50℃，观察质量波动是否加剧（老化判断）。

用示波器测量接收机电源输出（正常纹波≤50mV，异常时＞100mV）。

3. 信号质量长期偏低（如始终＜30%）且无波动

典型故障：

高频头极化角错位：如接收水平极化信号时，高频头极化片误调为垂直方向（质量损失 10%~20%）。

接收机本振频率设置错误：C 波段高频头本振设为 10750MHz（实际应为 11300MHz），导致解调解码失锁。

验证案例：

某用户反映质量仅 25%，检查发现接收机将 Ku 波段高频头本振设为 5150MHz（正确值为 10750MHz），修正后质量升至 45%。

二、多设备联动故障的信号质量特征

1. 高频头与线缆组合故障

表现：信号质量随线缆长度增加而非线性下降（如 10 米线缆质量 40%，20 米骤降至 20%）。

原因：劣质线缆损耗率高（如 RG59 线缆每 10 米衰减 3dB），叠加高频头低增益（如增益＜50dB）。

解决方案：更换 RG6 线缆（每 10 米衰减 1.5dB）并升级高频头（增益≥55dB）。

2. 接收机与天线匹配故障

表现：质量在特定符号率下异常（如接收符号率 27.5MS/s 的频道时，质量比其他频道低 15%）。

原因：接收机解调带宽不足（如标清接收机解调高清符号率时误码率飙升）。

案例：某标清接收机接收 1080i 信号（符号率 30MS/s）时，质量仅 30%，更换高清接收机后升至 50%。

三、环境干扰与设备故障的区分方法

1. 通过 “质量 - 时间曲线” 鉴别

设备故障特征：质量持续偏低且与天气无关（如晴天、雨天均为 25%）。

环境干扰特征：质量随天气恶化而下降（如下雨时从 45% 降至 30%，雨后恢复）。

工具应用：用卫星信号记录仪绘制 24 小时质量曲线（设备故障曲线呈直线，干扰曲线呈波动状）。

2.替换法快速定位

替换部件 质量变化预期 结论

更换高频头 质量无变化 故障不在高频头

更换接收机 质量提升 10% 以上 原接收机解码能力不足

移动天线位置 5 米 质量波动 ±5% 原位置存在局部干扰（如金属物体）
