仪器简介

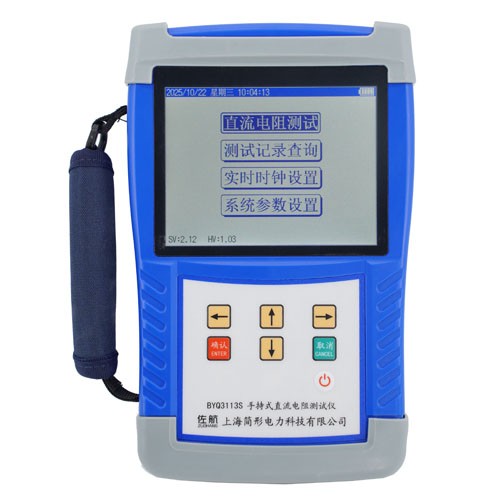

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了佐航BYQ3113S手持式直阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

功能特点

1. 锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。

2. 输出六档电流，可输出10A电流，可输出25V电压，并且可自动选择电流，方便快捷。

3. 量程宽、精度高，500uΩ～50kΩ。

4. 具有电阻温度换算功能。

5. 具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。

6. 5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

7. 可选配外置式打印机，便于数据打印。

8. 具有本机存储和优盘存储。

技术参数

直阻测试0.5mΩ~50KΩ电流档位测量范围电流档位测量范围10A500μΩ-200mΩ100mA10Ω-200Ω5A10mΩ-1Ω10mA50Ω-2kΩ1A100mΩ-20Ω1mA500Ω～50kΩ技术指标准确度±(读数*0.2%+2字)分辨率0.1uΩ使用条件及外形工作电源内置锂电池或外置充电器，充电器输入100~240VAC，50Hz/60Hz充电电压16.8V充电电流≤3A充电时间约4小时使用时间大于8小时主机重量1.6kg（不含测试线）主机尺寸246mm（长）*156mm（宽）*62mm（高）使用温度-10℃~50℃相对湿度≤90%，不结露
